アウトセット幅広上吊り引戸
製品概要
幅の広い開口部に簡単取付け。
新築・リフォームどちらにも対応。
●床面に敷居等段差がなく、有効開口が800mm以上確保できるので、バリアフリーリフォーム・クリニック・介護施設・福祉施設等にも最適です。
●車イス、ベッド、ストレッチャーの移動に配慮した広い有効開口を確保できます。
●専用枠はアルミ一体型（自閉タイプを除く）なので施工が簡単です。見た目もスッキリと納まります。
●上レールの取付けは正面から施工するため、取付けのための上部スペースが最小限におさえられます。
●戸袋施工が不要で、施工がとても簡単です。
●自閉タイプもご用意しています。
●構造柱を移動できない間取りでも施工できます。
●クローザ機能付きは戸先側と戸尻側にクローザ機能が付いています。
●引手は握りやすい手摺り型です。夜間・停電時も引手の位置がわかりやすいあかりサポートバー引手もお選びいただけます。
●レール自体はシルバー色です。（自閉タイプはサテングレージュ色）
特長
0
ゆっくりと閉まり、跳ね返りのないクローザ機能
不用意に閉めても…
ブレーキが掛かってゆっくりと跳ね返らずに静かに閉まる…
子供から高齢者まで開けやすい
扉は自動で閉まります。扉の閉じ際およそ300mmからブレーキが掛かり始め、静かに閉じきります。ブレーキ力（速度）は調整できます。
扉を全開の状態で保持する「キャッチ」付き
扉を全開にした時、扉を止めることができます。通過中に扉が閉まって、挟まれる心配がありません。
※任意の位置で止めるフリーストップ機能は搭載しておりません。
通過後、扉を閉める方向に動かすとゆっくり自閉します。
仮固定レールを壁面に固定します。
壁固定レールを仮固定レールにはめ込みます。
ワンタッチかん合部材をカバーレールにセット。
カバーレールを壁固定レールにはめ込みます。
カバーレールにサイドカバーを取付けます。
床面にストッパーを取付けます。
上下調整
上下調整量：標準施工位置から上に4mm、下に4mm。
前後調整
扉を外し、吊り車の前後調整ネジを緩めてから吊り車の前後の位置を調整します。調整後は前後調整ネジを締め付けます。
前後調整量：標準施工位置から前後に1.5mmずつ。
前後調整量：標準施工位置から前後に4mmずつ。
キャッチ力の調整
扉から戸尻側の吊り車を外し、吊り車の下面にある〝キャッチ力調整ネジ〞を回して調整します。
※左回し：キャッチ力が強くなる
右回し：キャッチ力が弱くなる
ブレーキ力（速度）の調整
ブレーキ作動区間内で扉が閉まる速さを調整できます。扉から戸先側の吊り車を外し、ブレーキシリンダーに付いている〝速度調整ネジ〞を回して調整します。
※左回し：速くなる（ブレーキ力が弱まる）
右回し：遅くなる（ブレーキ力が強まる）
扉の取外し方
吊り車のレバーを倒し、レバーをつまんで吊り車を引抜きます。
デザインバリエーション
-

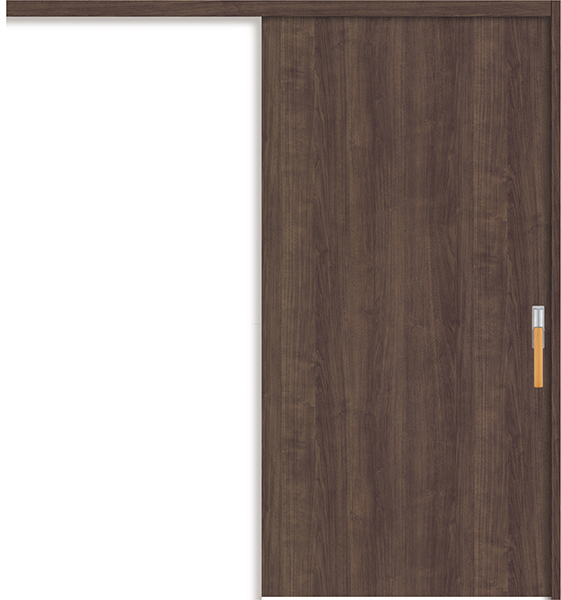

D-11型
(クローザ機能付き)
-
D-35型
(クローザ機能付き)
明かり窓付き -
D-21型
(クローザ機能付き)
-
D-47型
(クローザ機能付き)
-
D-17型
(クローザ機能付き)
-
D-24型
(クローザ機能付き)
-
D-42型
(クローザ機能付き)
-
D-82型
(クローザ機能付き)
-
D-86型
(クローザ機能付き)
-
D-88型
(クローザ機能付き)
-
D-89型
(クローザ機能付き)
-
D-11型
(自閉タイプ)
-
D-35型
(自閉タイプ)
明かり窓付き -
D-21型
(自閉タイプ)
-
D-47型
(自閉タイプ)
-
D-17型
(自閉タイプ)
-
D-24型
(自閉タイプ)
-
D-42型
(自閉タイプ)
-
D-82型
(自閉タイプ)
-
D-86型
(自閉タイプ)
-
D-88型
(自閉タイプ)
-
D-89型
(自閉タイプ)
カラーバリエーション
-
ウォールナットダーク色
-
エルムベージュ色
-
オークキャメルライト色
-
メープルペール色
-
アッシュホワイト色
-
シルキーホワイト色
（木目なし）
