カナエル ユニバーサルディレクト 幅広上吊り引込み戸
製品概要
壁の中に扉が納まる引込み戸。
内外どちらの壁も有効に使えます。
●部屋側・廊下側の両側の壁にも扉の近くまで手摺りを設置することができる両袖壁仕様。

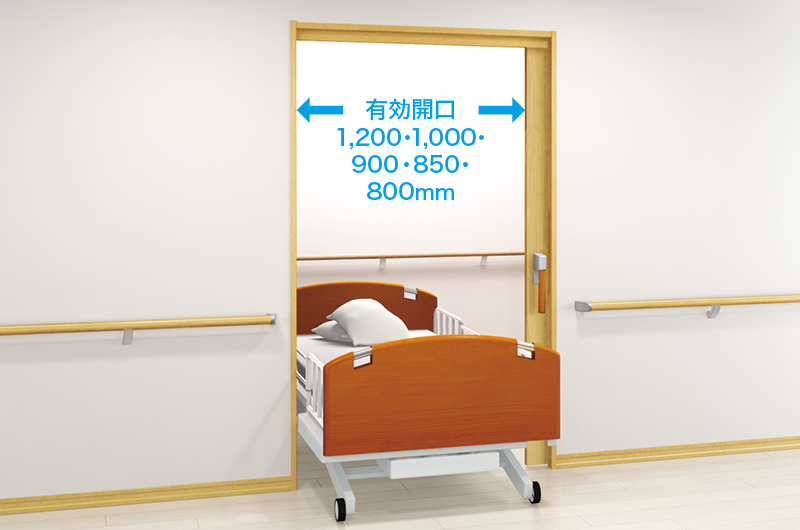

●床面に段差のない上吊り引戸。車イス、ベッド、ストレッチャーの移動に配慮した広い有効開口を確保できます。
●引手は握りやすい手摺り型です。夜間・停電時も引手の位置がわかりやすいあかりサポートバー引手もお選びいただけます。
●自閉タイプは扉を全開の状態で保持する「キャッチ」付きです。
●小壁施工を軽減するスチール戸袋もご用意しています。
●メンテナンスのための点検口を必ず設置してください。
特長
0
ゆっくりと閉まり、跳ね返りのないクローザ機能
不用意に閉めても…
ブレーキが掛かってゆっくりと跳ね返らずに静かに閉まる…
子供から高齢者まで開けやすい
扉は自動で閉まります。扉の閉じ際およそ300mmからブレーキが掛かり始め、静かに閉じきります。ブレーキ力（速度）は調整できます。
扉を全開の状態で保持する「キャッチ」付き
扉を全開にした時、扉を止めることができます。通過中に扉が閉まって、挟まれる心配がありません。
※任意の位置で止めるフリーストップ機能は搭載しておりません。
通過後、扉を閉める方向に動かすとゆっくり自閉します。
手摺りはスチール製戸袋に施工しますので、手摺りの強度を保てます。
上枠と扉のすきまからの明かりもれを防ぎます。
クローザ機能付き
自閉タイプ
高齢者の方でも握りやすい手摺り型引手。
扉の色に対し、引手の色を変えることにより、引手の位置がはっきりとわかりやすくなります。
引き残し120mm。扉を閉める際、引手が引きやすくなっています。
夜間・停電時も引手の位置がわかりやすいあかりサポートバー引手もお選びいただけます。
車イスをご利用の方も握りやすい高さに引手（バーの部分）があります。
引手の上部を握ると、扉の開閉が楽におこなえます。
3方枠
敷居・レールがなく、バリアフリー住宅に最適です。
スチール戸袋（オプション）
戸袋施工を軽減するノックダウン組立品です。
引込み戸
扉を壁の中に納めるので、両側の壁に手摺りが取付けられます。
手摺り取付けは、ドリルネジを使用しスチール戸袋に固定します。
ドリルネジ（M4）は壁厚、使用ブラケットに応じ現場手配してください。
ネジが長すぎると扉を傷つけるためネジ長さにご注意ください。
上下調整
上下調整量：標準施工位置から上に4mm、下に4mm。
前後調整
扉を外し、吊り車の前後調整ネジを緩めてから吊り車の前後の位置を調整します。調整後は前後調整ネジを締め付けます。
前後調整量：標準施工位置から前後に1.5mmずつ。
前後調整量：標準施工位置から前後に4mmずつ。
キャッチ力の調整
扉から戸尻側の吊り車を外し、吊り車の下面にある〝キャッチ力調整ネジ〞を回して調整します。
※左回し：キャッチ力が強くなる
右回し：キャッチ力が弱くなる
ブレーキ力（速度）の調整
ブレーキ作動区間内で扉が閉まる速さを調整できます。扉から戸先側の吊り車を外し、ブレーキシリンダーに付いている〝速度調整ネジ〞を回して調整します。
※左回し：速くなる（ ブレーキ力が弱まる）
右回し：遅くなる（ ブレーキ力が強まる）
扉の取外し方
吊り車のレバーを倒し、レバーをつまんで吊り車を引抜きます。

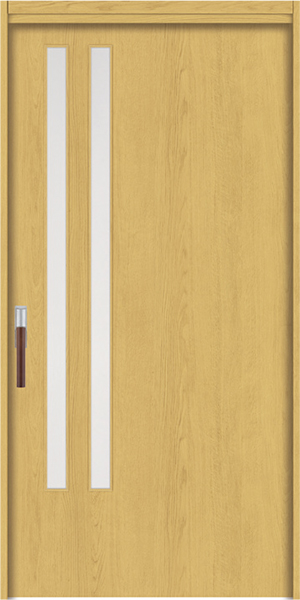

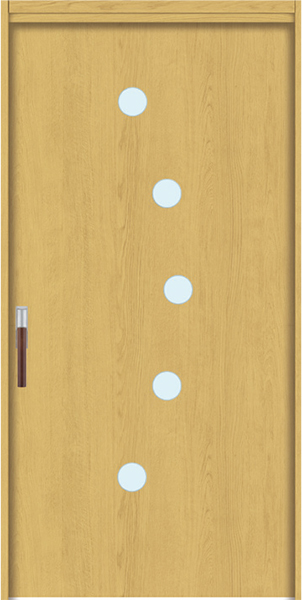

デザインバリエーション
-
D-11型（引戸クローザ機能付き）
-
D-35型（引戸クローザ機能付き）
明かり窓付き
-
D-21型（引戸クローザ機能付き）
-
D-47型（引戸クローザ機能付き）
-
D-17型（引戸クローザ機能付き）
-
D-24型（引戸クローザ機能付き）
-
D-42型（引戸クローザ機能付き）
-
D-82型（引戸クローザ機能付き）
-
D-86型（引戸クローザ機能付き）
-
D-88型（引戸クローザ機能付き）
-
D-89型（引戸クローザ機能付き）
-
D-11型（自閉タイプ）
-
D-35型（自閉タイプ）
明かり窓付き
-
D-21型（自閉タイプ）
-
D-47型（自閉タイプ）
-
D-17型（自閉タイプ）
-
D-24型（自閉タイプ）
-
D-42型（自閉タイプ）
-
D-82型（自閉タイプ）
-
D-86型（自閉タイプ）
-
D-88型（自閉タイプ）
-
D-89型（自閉タイプ）
カラーバリエーション
-
ウォールナットダーク色
-
オークライト色
-
メープルペール色
-
アッシュホワイト色（扉のみ）
-
シルキーホワイト色（枠のみ）
